O svářecích či svařovacích kabelech k MMA svářečkám na obalené elektrody
O svářecích a svařovacích kabelech k MMA invertorovým svářečkám na obalené elektrody
Výběr správných svářecích kabelů k svářecímu zdroji, zejména svářecímu invertoru MMA pro sváření obalenou elektrodou je základ úspěchu k správné funkčnosti svářečky, využití jejího výkonu, dobrý svar a pohodovou práci.
Do obchodu a vybrat svářecí kabely
Magnetický stojánek pro držák elektrod, praktický a přenosný pomocník svářeče.
Držák elektrody 300 A ✅ a kabel, 3 metry délka, připojení 35-50. Kvalitní ✅, odolný svářecí kabel včetně držáku elektrody. 1x kabel a držák elektrody 300A a konektor 35-50...
Svářecí kabely 300 A ✅, 3 metry délka, připojení 35-50. Sada. Kvalitní ✅, odolné svářecí kabely včetně držáku a svorky. 1x kabel a zemnící svorka 315A a konektor 35-50 samec. 1x...
Svářecí kabely 160 A ✅, 3 metry délka, připojení 10-25. Sada. Kvalitní ✅, odolné svářecí kabely včetně držáku a svorky. 1x kabel a zemnící svorka 160A a konektor 10-25 samec. 1x...
Zemnící svěrka 315A ✅ a kabel, 5 metry délky, připojení 35-50. Kvalitní ✅, odolný svářecí kabel včetně zemnící svěrky. 1x kabel a zemnící svěrka 315A a konektor 35-50 samec....
Zemnící svěrka 160 A ✅ a kabel, 3 metry délka, připojení 10-25. Kvalitní ✅, odolný svářecí kabel včetně zemnící svěrky. 1x kabel a zemnící svěrka 160A a konektor 10-25 samec....
Zemnící svěrka 315A ✅ a kabel, 3 metry délka, připojení 35-50. Kvalitní ✅, odolný svářecí kabel včetně zemnící svěrky. 1x kabel a zemnící svěrka 315A a konektor 35-50 samec....
Držák elektrody 160 A ✅ a kabel, 3 metry délka, připojení 10-25. Kvalitní ✅, odolný svářecí kabel včetně držáku elektrody. 1x kabel a držák elektrody 200A a konektor 10-25...
Neméně důležitý jsou i další komponenty kabelů, jako je kvalitní držák elektrody a zemnící svěrka - kleště. Vše správně spojeno, izolováno a nepoškozeno. V neposlední řadě je VELMI důležité, umístit zemnící svorku na dobře očištěný materiál!
Typy svářecích kabelů Simplex nebo Eproflex
Norma ČSN 34 7470 a její část 6, se věnuje právě svářecím kabelům a to z hlediska průřezu, proudového zatížení, délky a úbytku napětí a proudového zatížení. Tato norma však neřeší materiál obalu kabelu a je napsána tak, aby bylo možné využít všechny možné typy kabelů a to i kabel typu Simplex, což je kabel s plastovou izolací. Tento kabel je velmi nepoddajný a nese s sebou i další nevhodné parametry. Vysokou hmotnost, krátkou životnost, špatně snáší teplo, často se vlivem použití láme v ohybech a má horší vlastnosti pro přenos elektrického proudu. To je způsobeno již jeho stavbou, kdy se v těle skládá z cca 200 jednotlivých žil - drátků.
Nejvhodnější je svářecí kabel typu Eproflex, což je kabel s kvalitní gumovou izolací a označuje se přesně H01N2-D. Tento kabel je podstatně lehčí než kabel Simplex. Eproflex kabel je úžasně poddajný díky kvalitní gumové izolaci která je odolná otěru o nejrůznější povrchy a navíc díky ní kabel nepraská v ohybech. Kabel snese i velmi vysoké teploty, které zejména při sváření pochopitelně vznikají. Vnitřní stavba kabelu je z cca 512 jednotlivých žil - jemných měděných drátků, které zajistí velmi kvalitní přenos elektrické energie.
Pro příklad a srovnání svářecích kabelů typu Simplex a Eproflex, budeme vycházet z údajů jednotlivých výrobců kabelů a jejich dovoleného proudového zatížení. Pro svářečky - invertory do 150 až 170 A proudového zatížení, můžeme využít kabely o průřezu pouze 16 mm2 ale ve variantě typu Eproflex. Při použití kabelu typu Simplex musíme použít kabel průřezu 25 mm2. Z toho vyplývá, že proudová zatížitelnost kabelu Eproflex 16 mm2 je přibližně stejná jako kabelu Simplex 25 mm2.
Lepší kabely typu Eproflex dnes používají v podstatě všichni prestižní výrobci svářeček, jako špička na světě rakouský Fronius či domácí špička ve výrobě svářeček AlfaIn či Omicron.
Z těchto důvodů u nás na svarecikukla.cz nenajdete a nekoupíte obyčejný kabel typu Simplex ale vše pouze v lepší variantě Eproflex!
Úbytek napětí na svářecích kabelech
Norma ČSN 34 7470 v části 6 řeší i právě úbytek napětí na kabelech, které by nemělo překročit hodnotu 2 V. Právě kvalitní svářecí kabely typu Eproflex (H01N2-D) jsou plně vyhovující dané normě. Pro příklad, u kabelů délky pět metrů a průřezu 16 mm2, při sváření obalenou elektrodou průměru 3,2 mm a svářecím proudem 130 A je odpor kabelu, což je měrný odpor mědi, 0,017 x délka kabelů celkem 10 m a vydělíme průřezem kabelu 16 mm2, tak dojdeme k výsledku odporu kabelu 0,010625 Ohm. Úbytek napětí na kabelu pak spočítáme jako odpor 0,010625 krát svářecí proud 130 A a zjistíme, že úbytek napětí na svářecím kabelu je 1,38 V. Norma říká, že úbytek napětí nesmí být vyšší než 2 V. Z výpočtu je zřejmé, že kabely naprosto a v pohodě splňují normu se značnou rezervou.
Pro příklad, kdyby jsme použili kabel Eproflex průřezu 25 mm2, dojdeme k výsledku úbytku napětí 0,88 V, při stejném svářecím proudu (130 V).
Z výše uvedených příkladů vyplývá, že ne vždy je nutné použít kabel vyššího průřezu. Většinou stačí mít pouze kvalitní Eproflex kabel.
Proudové zatížení a délka kabelů podle normy ČSN 34 7470 část 6 při okolní teplotě 20 oC
| Průřez jádra kabelu (mm2) | Proudová zatížitelnost (A) | Maximální délka kabelu (m) | |
| DZ = 100% | DZ = 60% | ||
| 16 | 110 | 120 | 15 |
| 25 | 145 | 158 | 17 |
| 35 | 178 | 194 | 20 |
Parametry gumového kabelu Eproflex H01N2-D při okolní teplotě 30 oC
| Jmenovitý průřez | Hmotnost | Proudová zatížitelnost při teplotě okolí 30 oC | ||||||
| Trvalý provoz |
Periodický provoz | |||||||
| Zatěžovatel 10 min | Zatěžovatel 5 min | |||||||
| mm | g/m | 100% | 85% | 60% | 35% | 85% | 60% | 35% |
| 16 | 220 | 130 A | 131 A | 133 A | 144 A | 132 A | 142 A | 166 A |
| 25 | 300 | 173 A | 175 A | 182 A | 204 A | 179 A | 196 A | 234 A |
| 35 | 410 | 216 A | 220 A | 233 A | 268 A | 226 A | 250 A | 304 A |
| 50 | 560 | 274 A | 281 A | 303 A | 356 A | 287 A | 323 A | 398 A |
| 70 | 770 | 341 A | 352 A | 387 A | 463 A | 360 A | 409 A | 510 A |
do obchodu se svařovací technikou

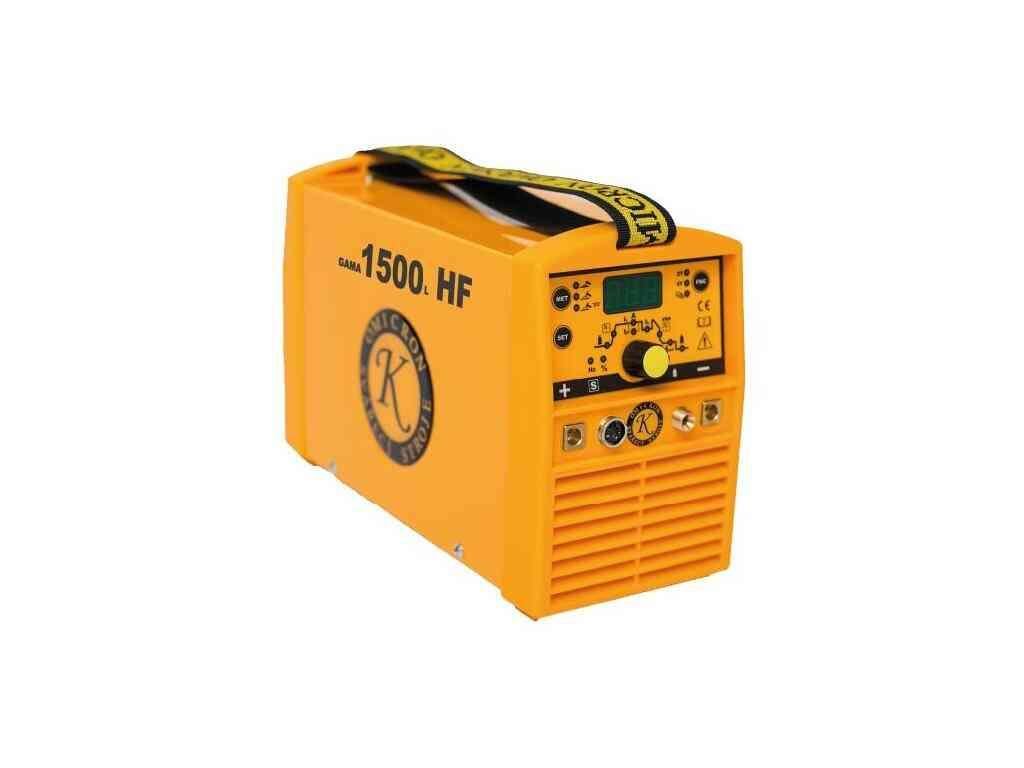

Svářečka TIG HF invertorová Omicron Gama 1500L HF je profesionální svářecí invertor pro TIG sváření s bezdotykovým HF startem ✅ i MMA sváření obalenou elektrodou. Profesionální...
