K čemu je a co dělá tlumivka v svářečce?
Tlumivka v svářečce. K čemu slouží?
Co je tlumivka?
Tlumivka je přístroj s jediným vinutím. Je to cívka ve tvaru válce nebo prstence neboli toroidu. Zařazuje se do elektrického obvodu k zvýšení jeho indukčnosti. Konstrukčně se podobá transformátoru. Vyrábí se buď v jádrovém provedení, s polovinou cívky na každém jádru nebo v plášťovém provedení. Jádro může být železné i nemagnetické. Ve většině případů je v cívce vloženo jádro z feromagnetického materiálu, které právě zvýší indukčnost samotné cívky. Tlumivka akumuluje ve svém magnetickém obvodu elektrickou či elektromagnetickou energii.
K čemu slouží tlumivka v svářečce?
Tlumivka sama o sobě se používá, jak už název vypovídá, zejména k tlumení proudových nárazů. Slouží však i k spouštění velkých motorů či k zlepšení paralelního chodu transformátorů.
U svářečky či invertoru nám tlumivka reguluje a upravuje charakteristiku svářecího oblouku. Charakteristiku u svářecích zdrojů můžeme mít statickou nebo dynamickou.
Statická charakteristika svářecího oblouku
Statická charakteristika svářečky je, takzvaná voltampérová, kde lze vyjádřit závislost mezi pracovním napětím a svařovacím proudem. Svářečky můžou mít statickou charakteristiku ještě strmou, polostrmou nebo plochou .
Svářečky se strmou charakteristikou regulují hodnotu napětí v elektrickém obvodu v závislosti na celkovém odporu. Tedy jak se zvětšuje odpor, elektrický oblouk se prodlužuje, zvyšuje se napětí při konstantní hodnotě svařovacího proudu a naopak. Tato charakteristika je využívána zejména pro svářečky a svařování metodou MMA obalenou elektrodou nebo TIG svářečky pro sváření netavící se wolframovou elektrodou v ochrané atmosféře inertního plynu.
Svářečky s plochou charakteristikou reagují na změnu odporu, respektive prodloužení elektrického oblouku a to zvýšením svařovacího proudu při zachování konstantního napětí. To je výhodné u svářeček CO2 MIG/MAG, kdy svářečka umožní zachovávat konstantní délku oblouku a tedy napětí pomocí regulace rychlosti podávání svařovacího drátu. Rychlost odtavování svařovacího drátuje je totiž úměrná velikosti svařovacího proudu.
U svářeček s polostrmou charakteristikou, které se někdy nazývají svářecí zdroje s konstantním výkonem, mají takovou charakteristiku, kterou lze popsat konstantním výkonem.
Dynamická charakteristika svářecího oblouku
Dynamická charakteristika je schopnost svářečky - invertoru, vyrovnat se s náhlou a krátkodobou změnou napětí, například při zapálení svářecího oblouku, zkratu nebo přerušení sváření.
mrknout do obchodu na nové svářečky pro všechny profese i pohlaví
Svářecí, samozatmívací, kukla Speedglas 100V od světového ✅ výrobce 3M. Kvalitní ✅ zpracování a výtečná ochrana je klasika a hlavní přednosti výrobce Speedglas. Je...
Plazmový řezací stroj od firmy KOWAX, GeniCut 121LCD. Moderní invertorový zdroj s IGBT technologií pro velkou všestrannost při řezání.
Standardní model samostmívací svářecí kukly CleanAir Aertec Yoga. Využívá lehký a přesto ✅ odolný skelet v kombinaci s kvalitní samostmívací kazetou AerTEC X100. Vhodné pro...
Nestmívací celohlavová ✅ kožená kukla, tzv. ČERT z hlazené kůže. Vhodná do těžko ✅ přístupných míst - malý prostor pro hlavu svářeče.
Svářecí kukla samostmívací Optrel Crystal 2.0. barva černá od špičkového švýcarského výrobce. Světový unikát ✅ - automaticky nastaví tmavost ✅ . Reálné barvy...
Svářečka na plněný drát iWeld Multiflux 153 Synergic NoGas je synergická, přenosná svářečka invertorového typu s technologií IGBT výhradně konstruovaná pro sváření trubičkovým -...

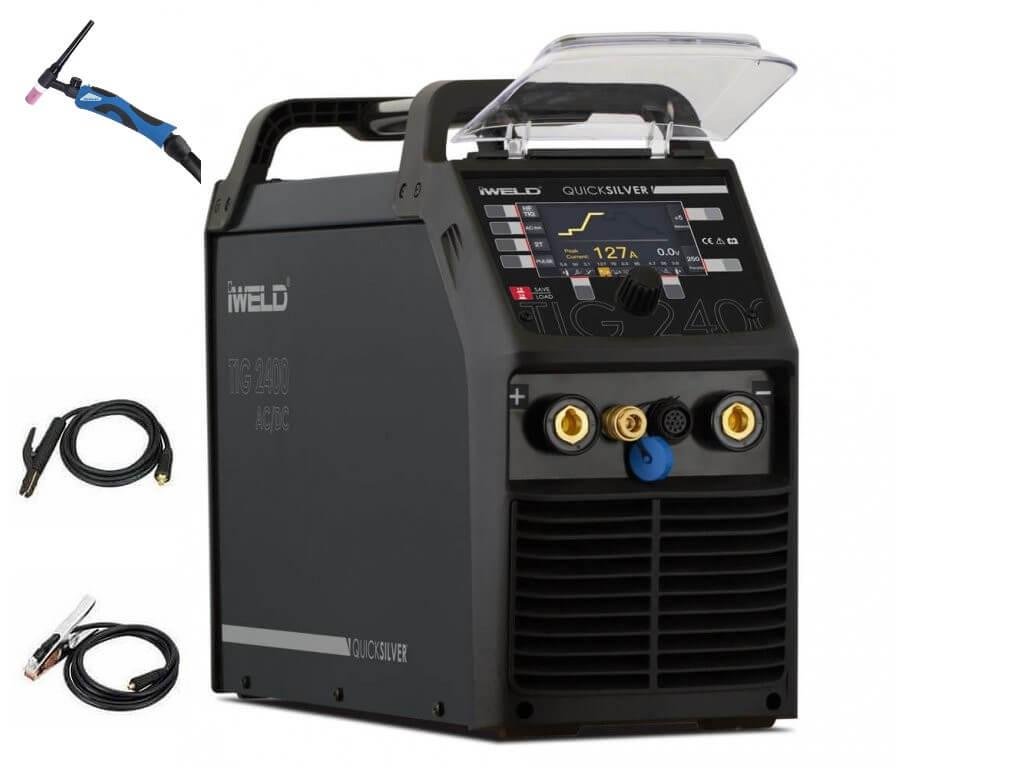

Invertorová TIG svářečka ✅ pro sváření hliníku, nerezi a ocelí metodami TIG AC/DC HF PULZ ✅ a MMA. Součástí svářečky je výkonný hořák řady T26A plynem chlazený 4m dlouhý s...
